Технология RTM, LRTM

 Принцип технологии — инжекция связующего (ненасыщенной полиэфирной смолы) в закрытую форму. Технология RTM охватывает несколько способов применения, которыми являются:

 Инжекция — классический RTM. Принцип смола под высоким давлением пропитывает материал, находящийся между матрицей и монолитным тяжелым пуансоном. Матрица и пуансон жестко стягиваются между собой.

Инжекция при помощи вакуума — LRTM. Принцип смола под низким давлением и созданным вакуумом между матрицей и облегченным пуансоном пропитывает материал.

Прессование импрегнированием в вакууме или на воздухе — холодное прессование. Технология формования с использованием жесткой матрицы и пресса на пуансоне.

Какую технологию выбрать?

Технология Серийность кол-во деталей в год Размер изделий Стеклонаполнение
LRTM 200 до 2000 1 — 20 м2 17-25%
RTM 1000 до 10 000 1-5м2 35-50%
Прессование 5000 до 20 000 1-5м2 20-35%

В отличие от ручного формования, при данных технологиях в оснастке используется пуансон — обратная матрица, в котором располагаются канал(ы) смолы и уплотнители. Существуют свои особенности при конструировании и изготовлении пуансона для разных способов инжекции. С помощью жесткого пуансона мы можем получить две видовые поверхности, при покрытии гелькоутом матрицы и пуансона.

Для достижения наилучших результатов по качеству продукции, скорости пропитки необходимо использовать специальные материалы.

Смолы – должны быть с низкой вязкостью 100 – 250 cp at 23°C по Брукфильду. Мы предлагаем целую линейку смол для технологии инжекции с различными свойствами.

Стекломатериал должен быть прошитый и иметь смолопроводящий слой. Как правило в качестве такого слоя выступает полипропилен или непрерывный стекломат. Мы предлагаем широкую гамму продуктов производства компании Chomarat (Франция).

1. Rovicore™ — комбинированный материал, состоящий полипропилена — синтетического нетканого материала — сердцевины и стекломатов, которые прошиты вместе.

2. Rovicore™ single side — комбинированный материал Rovicore где полипропилен находится снаружи.

3. Rovicore S-Aspect — комбинированный материал Rovicore прошитый с полиэфирной вуалью.

4. Rovicore Ply — комбинированный материал Rovicore прошитый с мультаксиальной тканью.

5. Coreglass™ — комбинированный материал, состоящий из двух слоев стекломата и слоя серцевины — полипропилен + стекломатериал (50/50).

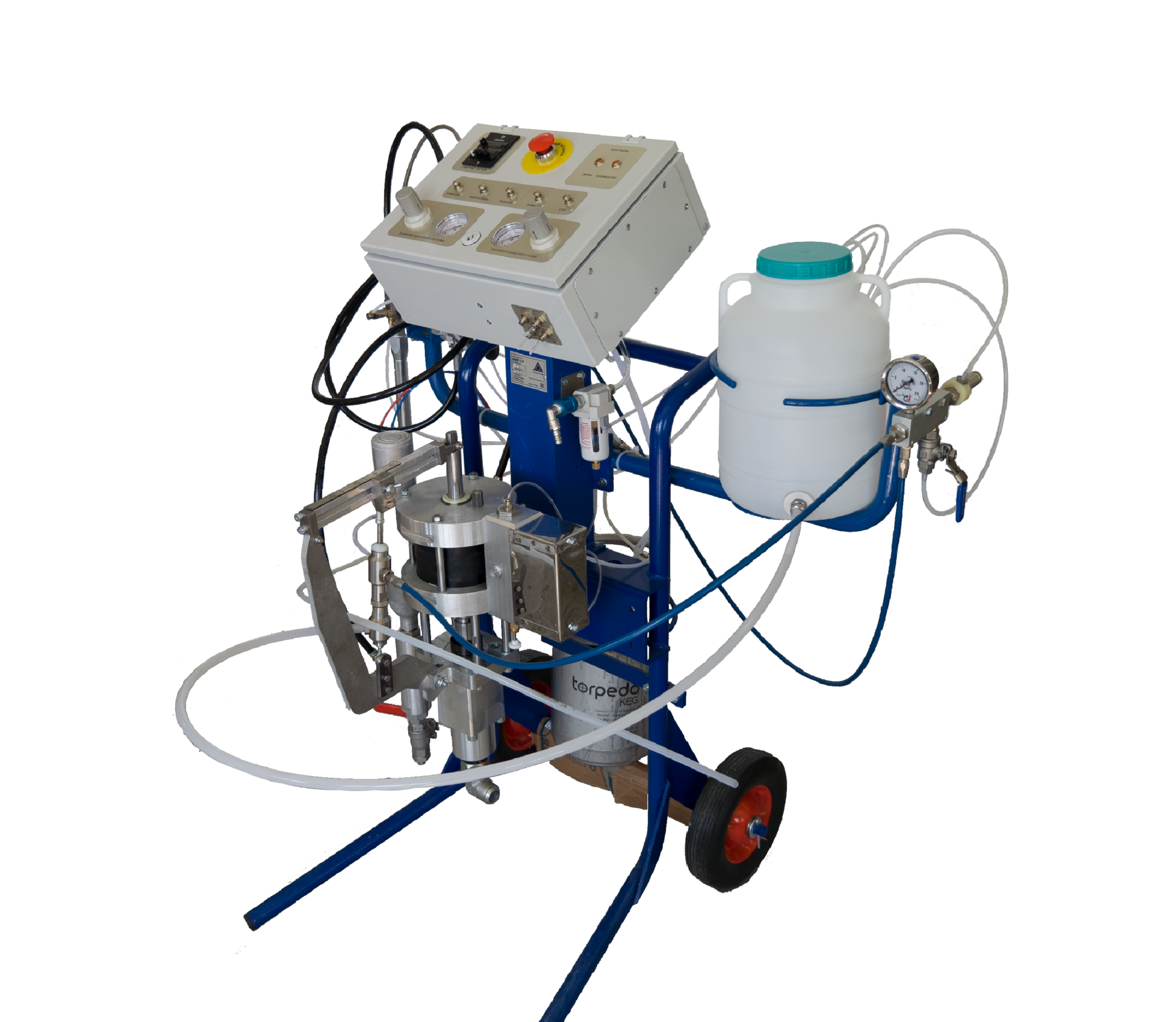

Для процесса инжекции необходимо оборудование которое будет подготавливать связующее (перемешивать смолу с отвердителем) и подавать под определенным давлением в форму. Мы предлагаем установки компании MVP :

1. Инжекционная система – MVP Patriot Innovator PRO производительностью до 3,4 кг/мин. в зависимости от материала и применения.

2. MK 6
