Инжекционные установки
МВП-СИ — инжекционная установка для подачи смеси смолы и отвердителя в закрытую форму при контролируемом давлении.
Оборудование предназначено для производства композиционных изделий методами закрытого формования: RTM, LRTM, Flex Molding (управляемая инфузия) и инфузия.
Установка обеспечивает высокоточное дозирование и смешивание компонентов. Система управления позволяет контролировать процесс подачи материала, давление в форме, рециркуляцию, промывку и работу автоматической литниковой системы.
Преимущества инжекционной установки МВП-СИ
Высокоточное дозирование
Высокоточное дозирование и смешивание смолы и катализатора в процессе работы установки.
Контроль процесса
Пульт управления позволяет контролировать основные этапы инжекции и управлять подачей материала.
Пневматический привод
Пневматический привод способствует снижению пожароопасности оборудования.
Техническая поддержка
Запасные части и расходные материалы, техническая поддержка и ремонт оборудования.

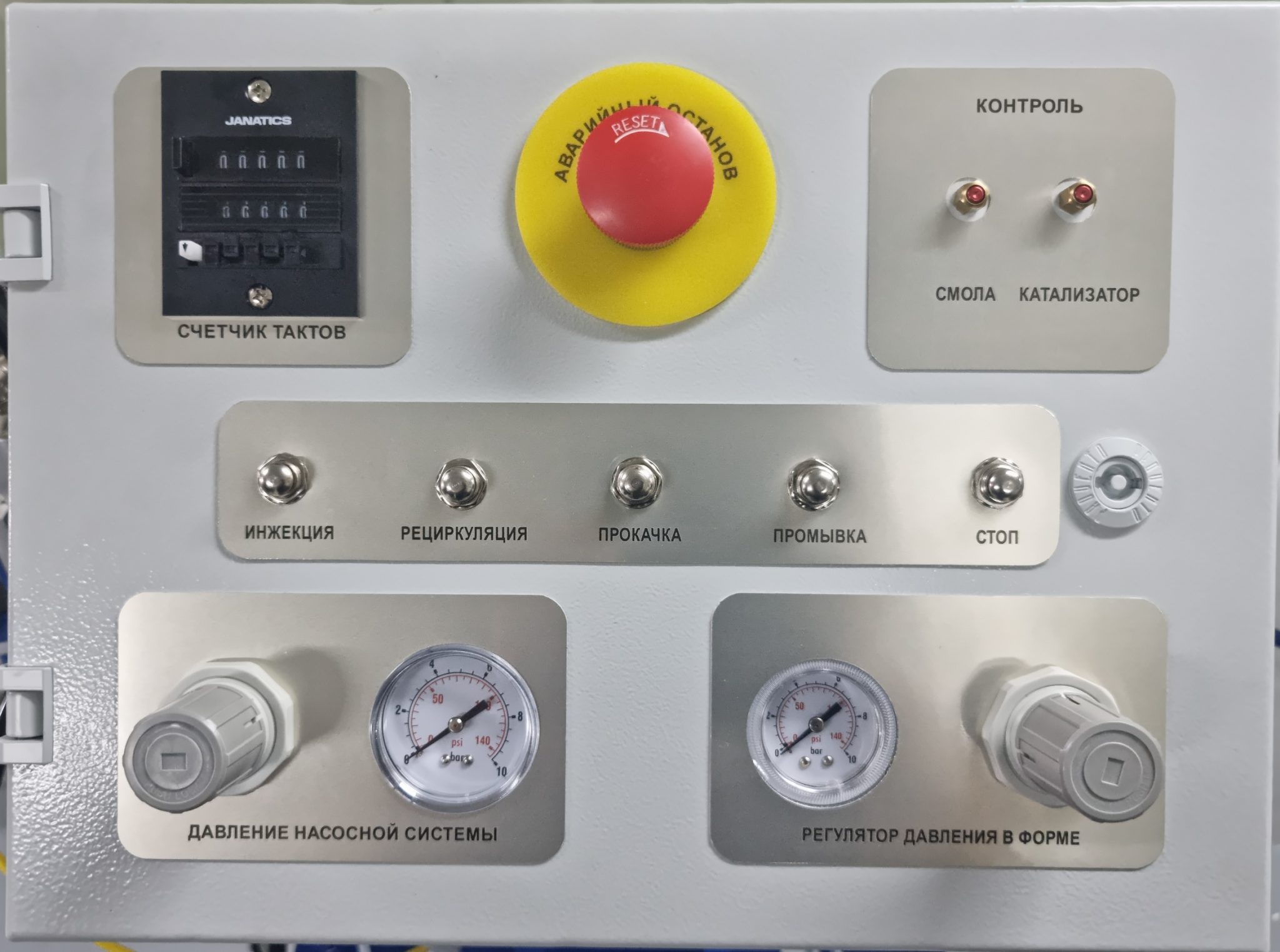

Пульт управления и контроля
Система управления процессом инжекции
Пульт управления и контроля обеспечивает автоматическое включение и выключение подачи материала.
Система предусматривает контроль давления в форме, рециркуляции, промывки и автоматической литниковой системы.
Опционально возможно подключение пневматического датчика клапана давления и пневматического датчика давления в форме.
Базовая установка МВП-СИ
Комплектация МВП-СИ
Базовая комплектация включает основные узлы системы подачи, смешения и управления. При необходимости установка может быть дополнена насосом большей производительности и шлангами необходимой длины.
Базовая комплектация
| Маркировка | Наименование |
|---|---|
| МВП | Машины высокой производительности |
| СИ | Инжекция смолы |
| ВМ15 | Воздушный мотор с соотношением 15:1 |
| НМ3,5 | Насос материала с расходом 3,5 л/мин |
| СмГ | Смесительная головка |
| НК | Насос катализатора с системой подачи |
| ШУ | Шкаф управления в сборе |
| ПТ | Передвижная тележка |
| Рк-3 | Ремкомплект смесительной головки |
| Рк-4 | Ремкомплект рециркуляционной головки |
Дополнительные опции
| Маркировка | Наименование |
|---|---|
| НМ6 | Насос материала с расходом до 6 л/мин |
| Длина шлангов | Возможность заказать необходимую длину шлангов |
Как выбрать комплектацию
Базовая установка комплектуется насосом материала производительностью 3,5 л/мин.
Если требуется большая подача материала, предусмотрен насос НМ6 с расходом до 6 л/мин.
Также можно заказать шланги необходимой длины и дополнительные элементы системы контроля.
Технические характеристики МВП-СИ
| Характеристика | Значение |
|---|---|
| Производительность | Максимально до 3,5 л/мин, в зависимости от материала |
| Подача катализатора к объёму материала | 0,75–2,5% |
| Давление воздуха на входе | 6–8 бар |
| Расход воздуха | От 350 л/мин |
Что важно для подбора установки
Укажите, каким методом закрытого формования вы работаете: RTM, LRTM, Flex Molding или инфузия.
Расскажите об используемом материале и требуемой производительности установки.
Специалисты Полимерпром помогут определить необходимую комплектацию оборудования и дополнительные элементы системы контроля.
